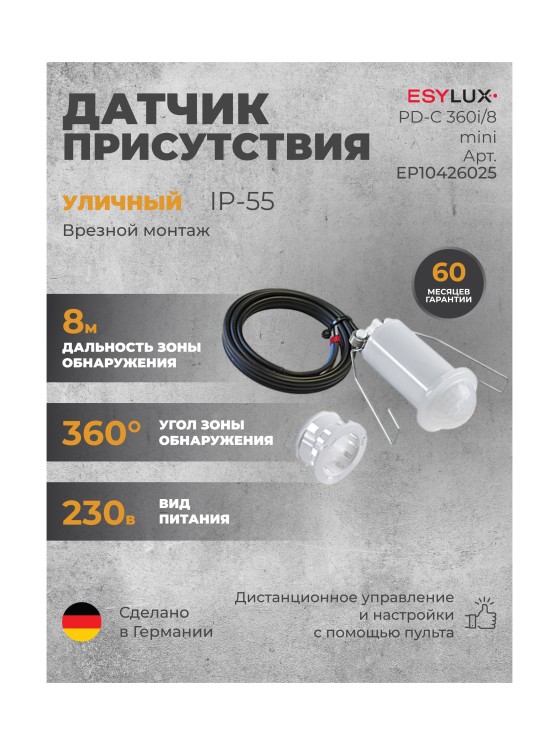

Датчик присутствия ESYLUX PD-C 360i/8 mini (EP10426025)
Категории: Датчики присутствия
Сопутствующие файлы:
Технический паспорт
631.37 KBytes
EP10426025.pdf
-
Руководство по эксплуатации
464.14 KBytes
ep10426025 (1).pdf
-
Краткое руководство
440.76 KBytes
ep10426025_ma.pdf
Обзор
Описание
- Мини-датчик присутствия с областью обнаружения 360° для установки на потолок
- Дальность действия до 8 м
- Высокопроизводительное реле 16А (вольфрамовый контакт прямого хода)
- Четко определенная рабочая программа для мгновенной готовности к эксплуатации
| ОБЩИЕ СВЕДЕНИЯ | |
|---|---|
| Особенные функции | Простое программирование с помощью пульта дистанционного управления с технологией "blue mode" |
| Возможно дистанционное управление | |
| Соответствие | CE , RoHS , WEEE |
| МОНТАЖ | |
|---|---|
| Тип монтажа | Врезной |
| Место установки | потолок |
| Монтажные размеры | Глубина монтажа: 45 мм, Ø 25 мм |
| Подключение | 1,5 мм² |
| КОРПУС | |
|---|---|
| Примерные | Высота/глубина 60 мм, Ø 33 мм |
| Масса | 103 г |
| Материал | УФ-стабилизированный полиэтилен , УФ-стабилизированный поликарбонат |
| Степень защиты | IP55 |
| Допустимая температура окружающей среды | -25 °C...+50 °C |
| Относительная влажность воздуха | 5-93 % без конденсата |
| Цвет | опаловый матовый |
| ЭЛЕКТРИЧЕСКОЕ ИСПОЛНЕНИЕ | |
|---|---|
| Класс защиты | II |
| Номинальное напряжение | 230 V / 50 Гц |
| Токоподводящий провод | 60 см, 4 х 1,00 мм² |
| Потребляемая мощность | 0,2 Вт |
| Ток включения | 800 A / 200 µs |
| СЕНСОР | |
|---|---|
| Угол обнаружения | 360° |
| диапазоном обнаружения поперек | Ø 8 м |
| диапазоном обнаружения Фронтально | Ø 5 м |
| Угол охвата, диапазон обнаружения | Ø 3 м |
| Угол охвата | вплоть до 50 м² |
| Принят. Высота монтажа | 3 м |
| макс. Высота монтажа | 5 м |
| Яркость | 5 - 2000 lx |
| Ведомый вход | да |
| Макс. количество ведомых датчиков (Slave) | 10 |
| полностью автоматический | да |
| Полуавтоматика | да |
| Импульсная функция | да |
| Задержка при переключении от менее яркого освещения к более яркому [с] |
300 сек |
| Задержка при переключении от более яркого освещения к менее яркому [с] |
30 сек |
| УПРАВЛЕНИЕ | |
|---|---|
| Канал 1 | Освещение |
| Интерфейс | Переключение |
| Контактная информация | Замыкающий / с потенциалом |
| Разрывная мощность, канал 1 | 230 В/50 Гц, 16 A реле, 2300 Вт/10 А (cos φ = 1), 1150 ВА/5 А (cos φ = 0,5) |
| Вход выключателя канал 1 | |
| Время ожидания, канал 1 | 60 сек...15 мин |
| Функция ведущего/ведомого устройства | |
| Ручное дополнительное управление | да |
Характеристики
| EAN | 4015120426025 |
| Тип датчика | Присутствия |
| Цвет | белый |
| Степень защиты | IP55 (уличный) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 5 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 8 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 60 сек |
| Макс задержка отключения | 15 мин |
| Бренд | ESYLUX |
| Гарантия | 60 мес. |
| Размеры (ВxШxГ) | 60 × 33 × 33 мм |
| Вес | 0.3 кг |
