Актуатор Theben JM 8 T 24V KNX (4940265)
Категории: Умный дом Theben KNX
Сопутствующие файлы:
Паспорт
497.64 KBytes
o12822v78_JM_8_T_24V_KNX_Data_sheet.pdf
-
Инструкция
1.40 MBytes
o5625v32_JM_824_T_KNX_Operating_instructions.PDF
-
файл ETS
536.71 KBytes
o5643v53_KNX_DB_JM8T_KNXDatabase_(Single_Product) (3).ZIP
Обзор
Описание функций
- 8-ходовой привод жалюзи 24 В FIX2
- Для управления приводами 24 В жалюзи, жалюзи, устройствами защиты от солнца и зрения, мансардными окнами и вентиляционными заслонками.
- Ручное управление на устройстве (даже без подключения к шине)
- Светодиодный индикатор состояния переключения вверх и вниз для каждого канала
- Беспотенциальные контакты для вверх и вниз на канал
- Функция копирования для быстрой настройки
Технические характеристики
| Рабочее напряжение KNX | Напряжение шины, ≤4 мА |
| Рабочее напряжение | 110 В переменного тока – 240 В переменного тока, 50–60 Гц |
| Потребление в режиме ожидания | ~0,5 Вт |
| Частота | 50 – 60 Гц |
| Количество каналов | 8 |
| Ширина | 8 модулей |
| Тип установки | DIN-рейка |
| Тип подключения | Клеммные винты | Шинное соединение: шинный терминал KNX |
| Макс. поперечное сечение кабеля | Одножильный провод: от 0,5 мм² (0,8) до 6 мм² | Многожильный провод с концевой гильзой: от 0,5 мм² до 4 мм². |
| Выход | Перекидной контакт, 6 А |
| Коммутационный выход | Беспотенциальный, для SELV, если все устройство переключается на SELV |
| Температура окружающей среды | -5°С ... 45°С |
| Тип защиты | IP 20 |
| Коммутационная способность | 6 А при 24 В постоянного тока |

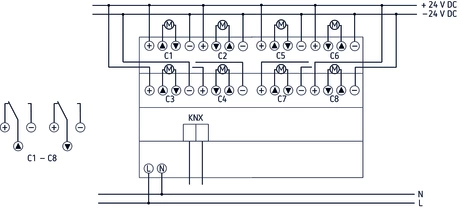

Диаграммы
Характеристики
| Категория KNX | Актуатор штор |
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 90 × 144 × 46 мм |
| EAN | 4003468490884 |
| Гарантия | 24 мес. |
