Датчик присутствия Theben thePrema P360 Slave E UP BK (2070132)
Категории: Датчики присутствия
Сопутствующие файлы:
Инструкция
3.42 MBytes
o5099v32_thePrema_E_Slave_Bedienungsanleitung.PDF
-
Паспорт
1.17 MBytes
o40693v78_thePrema_P360_Slave_E_UP_BK_Datenblatt.pdf
Обзор
Описание функций
- Пассивный инфракрасный датчик присутствия для потолочного монтажа, для скрытого монтажа
- Квадратный диапазон обнаружения 360°
- Ведомая версия датчика присутствия Prema-Master
- Немедленная готовность к использованию благодаря заводской настройке.
- Тестовый запуск для проверки функционирования и зоны обнаружения.

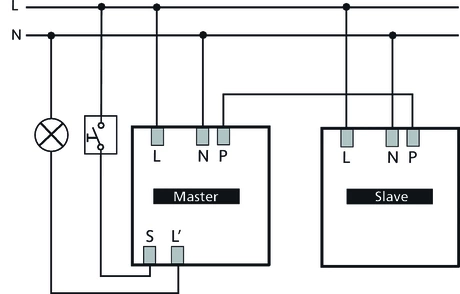

- Расширение зоны обнаружения за счет переключения главный/ведомый или главный/главный; параллельно можно подключить до 10 извещателей.
- Потолочный монтаж в коробе скрытого монтажа
- Возможна конструкция потолка с каркасом AP
- Пользовательский пульт дистанционного управления theSenda S (опция)
- Универсальный пульт дистанционного управления theSenda B (опция)
Технические характеристики
| Номинальное напряжение | 110 – 230 V AC ± 10 % |
| Частота | 50 – 60 Гц |
| высота установки | 2 – 10 m |
| Минимальная высота | > 1,7 m |
| Тип монтажа | Потолочный монтаж |
| Цвет | Черный |
| Релейный выход | Slave |
| Энергопотребление в режиме ожидания | ~0,1 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Тип подключения | Винтовые клеммы |
| Макс. диаметр сечение кабеля | макс. 2 x 2,5 mm² |
| Размер скрываемой части корпуса | Ø 55 mm (NIS, PMI) |
| Зона обнаружения | 81 m² (9,0 x 9,0 m) |
| Температура окружающей среды | 0°C ... +50°C |
| Степень защиты | IP 40 (eсли установлен) |
Диапазон измерений
Технические рисунки
| Высота установки (А) | Сидящие люди (S) | Идущие люди (T) |
| 2 m | 20 m² | 4,5 m x 4,5 m | 36 m² | 6 m x 6 m ± 0,5 m |
| 2,5 m | 36 m² | 6 m x 6 m | 64 m² | 8 m x 8 mm |
| 3 m | 49 m² | 7 m x 7 m, 81 m² | 9 m x 9 m ± 1 m | 81 m² | 9 m x 9 m ± 0,5 m |
| 3,5 m | 64 m² | 8 m x 8 m | 100 m² | 10 m x 10 m ± 1 m |
| 5 m | 144 m² | 12 m x 12 m ± 1,5 m | |
| 10 m | 400 m² | 20 m x 20 m ± 2 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| EAN | 400346 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | черный |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 10 м |
| Угол обнаружения | 360° |
| Кол-во каналов | Slave (ведомый) |
| Дальность обнаружения | 10 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
