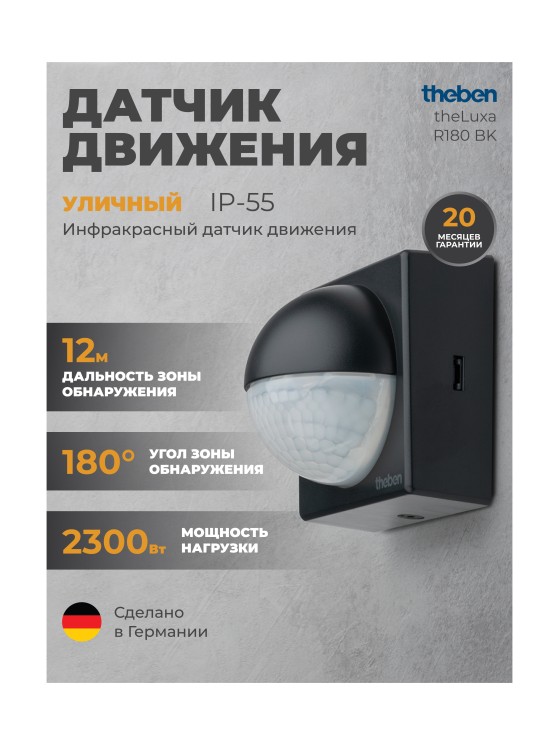

Датчик движения Theben theLuxa R180 BK (1010201)
Категории: Датчики движения
Сопутствующие файлы:
Документация
573.86 KBytes
datasheet_1010201_ru.xml.pdf
-
Инструкция (англ.)
1.69 MBytes
o11459v32 theLuxa R180 - Operating instructions.PDF
Обзор
Описание функций
- Датчики движения (ИК)
- Автоматическое управление освещение по фактору движения и уровню естественного освещения
- Угол зоны обнаружения 180°.
- Уличное исполнение: IP55.
- Защита от несанкционированного доступа благодаря надежной конструкции корпуса.
- Передняя крышка с замком.
- Настраиваемые порог срабатывания по освещенности и задержка отключения.
- Зона обнаружения может быть ограничена с помощью накладок на линзу.
- Смешанное измерение освещенности: подходит для всех типов ламп - галогенных, люминесцентных, светодиодных.
- Реле с технологией zero-cross switching позволяет подключить больше нагрузки и увеличивает срок службы устройства.
- Функция "Тест" для правильной настройки размеров зоны обнаружения.
- Возможна установка в стандартную монтажную коробку (60 мм).
- Простой и быстрый монтаж "одной рукой".
- Заводские настройки подходят для большинства случаев использования.
- Клемма для PE для заземляющего проводника.
Технические характеристики
| Номинальное напряжение | 230 V AC |
| Частота | 50 – 60 Гц |
| Энергопотребление в режиме ожидания | <0,5 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Количество каналов | 1 |
| Цвет | Чёрный |
| Релейный выход | Освещение |
| Тип монтажа | Настенный монтаж |
| Диапазон настройки яркости | 2 – 200 Лк |
| Коммутационная способность | 10 A при 230 В AC, cos φ = 1 |
| Угол зоны обнаружения | 180° |
| высота установки | 2,5 m |
| Задержка отключения освещения | 2 s-30 мин |
| Лампы накаливания/галогенные | 2300 Вт |
| Нагрузка люминесцентных ламп (обычных) не компенсированных | 500 ВА |
| Нагрузка люминесцентных ламп (обычных) параллельно компенсированных | 500 Вт 60 µF |
| Нагрузка люминесцентных ламп (обычных) последовательно компенсированных | 500 ВА |
| Нагрузка люминесцентных ламп (Электронный балласт) | 500 Вт |
| Энергосберегающие лампы | 500 Вт |
| Светодиодные лампы < 2 Вт | 50 Вт |
| Светодиодные лампы 2-8 Вт | 500 Вт |
| Светодиодные лампы > 8 Вт | 500 Вт |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Температура окружающей среды | -25°C ... +45°C |
| Класс электрической защиты | II |
| Степень защиты | IP 55 |
Диапазон измерений
| Высота установки (А) | Диагональ (t) | Навстречу к датчику (R) |
| 2,5 m | 12 m | 5 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 82 × 82 × 65 мм |
| EAN | 4003468100783 |
| Гарантия | 24 мес. |
| Тип датчика | Движения |
| Цвет | черный |
| Степень защиты | IP55 (уличный) |
| Монтаж | Накладной |
| Вариант установки | Настенный |
| Высота монтажа (макс.) | 2.5 м |
| Угол обнаружения | 180° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 12 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 2 сек |
| Макс задержка отключения | 30 мин |
