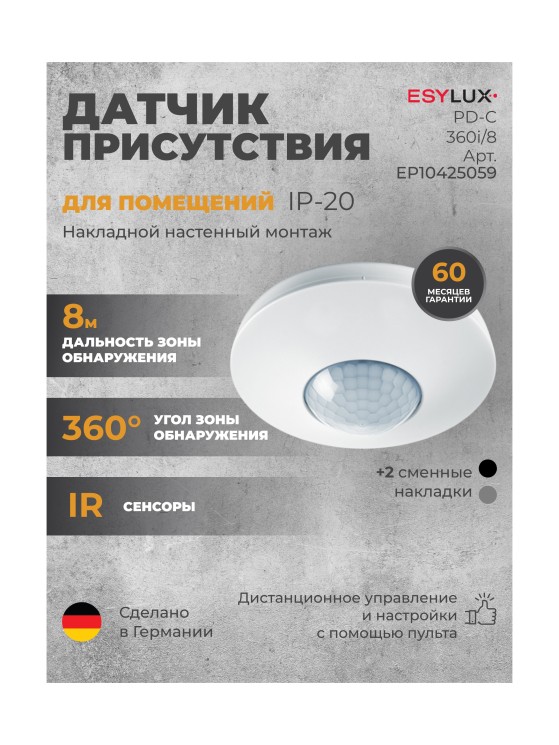

Датчик присутствия ESYLUX PD-C 360i/8 (EP10425059)
Категории: Датчики присутствия
Сопутствующие файлы:
Технический паспорт
609.47 KBytes
EP10425059.pdf
-
Краткое руководство
0.84 MBytes
ep10425059_ma.pdf
-
Руководство по эксплуатации
184.00 KBytes
ep10425059 (1).pdf
Обзор
Описание
- Датчик присутствия с углом охвата 360° для потолочного монтажа
- Дальность действия до 8 м в диаметре при рекомендованной монтажной высоте 3 м (максимальная монтажная высота 5 м), для установки в небольших помещениях и проходах с малой долей естественного освещения
- Высокопроизводительное реле 16А (вольфрамовый контакт прямого хода)
- Четко определенная рабочая программа для мгновенной готовности к эксплуатации
- Простая настройка параметров, дистанционное управление и документирование с помощью ESY-Pen и приложения ESY
Технические характеристики
| ОБЩИЕ СВЕДЕНИЯ | |
|---|---|
| Особенные функции | Простое программирование с помощью пульта дистанционного управления с технологией "blue mode" |
| Возможно дистанционное управление | |
| Соответствие | CE , RoHS , SundaHus , WEEE |
| МОНТАЖ | |
|---|---|
| Тип монтажа | Врезной монтаж |
| Место установки | потолок |
| Монтажные размеры | Глубина монтажа: 24 мм, Ø 60 мм |
| Подключение | 2,5 мм² / 1,5 мм² |
| КОРПУС | |
|---|---|
| Примерные | Высота/глубина 62 мм, Ø 108 мм |
| Масса | 144 г |
| Материал | УФ-стабилизированный поликарбонат |
| Степень защиты | IP20 в качестве версии для скрытого монтажа, IP20/IP54 с коробкой для открытой проводки (заказывается отдельно) IP20 как версия для установки на потолок (монтажный комплект заказывается отдельно) |
| Допустимая температура окружающей среды | -25 °C...+50 °C |
| Относительная влажность воздуха | 5-93 % без конденсата |
| Цвет | белый, по цветовой гамме близок к RAL 9010 |
| ЭЛЕКТРИЧЕСКОЕ ИСПОЛНЕНИЕ | |
|---|---|
| Класс защиты | II |
| Номинальное напряжение | 230 V / 50 Гц |
| Потребляемая мощность | 0,3 Вт |
| Ток включения | 800 A / 200 µs |
| СЕНСОР | |
|---|---|
| Угол обнаружения | 360° |
| диапазоном обнаружения поперек | Ø 8 м |
| диапазоном обнаружения Фронтально | Ø 6 м |
| Угол охвата, диапазон обнаружения | Ø 4 м |
| Угол охвата | вплоть до 50 м² |
| Принят. Высота монтажа | 3 м |
| макс. Высота монтажа | 5 м |
| Яркость | 5 - 2000 lx |
| Ведомый вход | да |
| Макс. количество ведомых датчиков (Slave) | 10 |
| полностью автоматический | да |
| Полуавтоматика | да |
| Импульсная функция | да |
| Задержка при переключении от менее яркого освещения к более яркому [с] |
300 сек |
| Задержка при переключении от более яркого освещения к менее яркому [с] |
30 сек |
| УПРАВЛЕНИЕ | |
|---|---|
| Канал 1 | Освещение |
| Интерфейс | Переключение |
| Контактная информация | Замыкающий / с потенциалом |
| Разрывная мощность, канал 1 | 230 В/50 Гц, 16 A реле, 2300 Вт/10 А (cos φ = 1), 1150 ВА/5 А (cos φ = 0,5) |
| Вход выключателя канал 1 | |
| Функция ведущего/ведомого устройства | |
| Ручное дополнительное управление | да |
Характеристики
| EAN | 4015120425059 |
| Тип датчика | Присутствия |
| Цвет |
белый черный серебро |
| Степень защиты | IP20 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 5 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 4 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 60 сек |
| Макс задержка отключения | 30 мин |
| Бренд | ESYLUX |
| Гарантия | 60 мес. |
| Размеры (ВxШxГ) | 62 × 108 × 108 мм |
| Вес | 0.3 кг |
