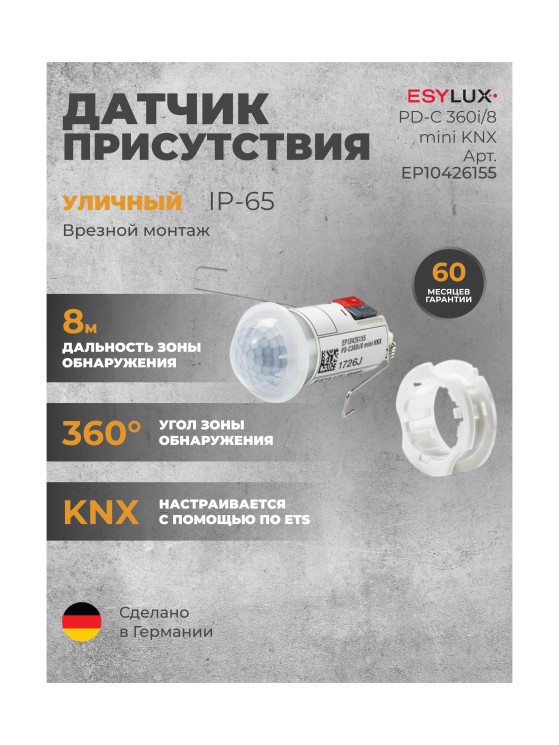

Датчик присутствия ESYLUX PD-C 360i/8 mini KNX (EP10426155)
Категории: Датчики присутствия
Сопутствующие файлы:
Технический паспорт
467.15 KBytes
EP10426155 (1).pdf
-
Краткое руководство
440.76 KBytes
ep10426155_ma.pdf
-
Руководство по эксплуатации
2.36 MBytes
ep10426155.pdf
-
Файлы ETS
141.07 KBytes
ep10426155.zip
Обзор
Описание
- KNX Мини-датчик присутствия с областью обнаружения 360° для установки на потолок
- Дальность действия до 8 м при рекомендованной монтажной высоте 3 м
- Применим в системе шин KNX (EIB), TP (двухпроводная шина) в сочетании с другими компонентами KNX
- Настройка параметров и функций осуществляется с помощью инструментального программного пакета инженерного обеспечения ETS (Engineering Tool Software)
Технические характеристики
| ОБЩИЕ СВЕДЕНИЯ | |
|---|---|
| Особенные характеристики продукции | Сигнал тревоги объекта , Сумеречный выключатель (1 объект) , Распознавание яркости объекта , Распознавание движения в зависимости от освещенности , Функция «спящий режим» , Номер зоны объекта |
| Возможно дистанционное управление | |
| Соответствие | CE , RoHS , SundaHus , WEEE |
| МОНТАЖ | |
|---|---|
| Тип монтажа | Врезной |
| Место установки | потолок |
| Монтажные размеры | Глубина монтажа: 45 мм, Ø 25 мм |
| Подключение | 2,5 мм² / 1,5 мм² |
| КОРПУС | |
|---|---|
| Примерные | Высота/глубина 60 мм, Ø 33 мм |
| Масса | 97 г |
| Материал | УФ-стабилизированный поликарбонат |
| Степень защиты | IP55 |
| Допустимая температура окружающей среды | 5 °C...+50 °C |
| Относительная влажность воздуха | 5-93 % без конденсата |
| Цвет | опаловый матовый |
| ЭЛЕКТРИЧЕСКОЕ ИСПОЛНЕНИЕ | |
|---|---|
| Класс защиты | III |
| Номинальное напряжение | 29 - 31 V |
| Потребляемая мощность | 0,2 Вт |
| Потребление тока | 6 мА |
| СЕНСОР | |
|---|---|
| Угол обнаружения | 360° |
| диапазоном обнаружения поперек | Ø 8 м |
| диапазоном обнаружения Фронтально | Ø 5 м |
| Угол охвата, диапазон обнаружения | Ø 3 м |
| Угол охвата | вплоть до 50 м² |
| Принят. Высота монтажа | 3 м |
| макс. Высота монтажа | 5 м |
| Яркость | 5 - 2000 lx |
| Ведомый вход | да, устройство конфинурируется как ведущее или ведомое |
| полностью автоматический | да |
| Полуавтоматика | да |
| Постоянная регулировка освещения | |
| Задержка при переключении от менее яркого освещения к более яркому [с] |
300 сек |
| Задержка при переключении от более яркого освещения к менее яркому [с] |
30 сек |
| УПРАВЛЕНИЕ | |
|---|---|
| Время задержки включения, канал 3 | деактивирована/от 2 до 30 мин. |
| Время ожидания, канал 3 | деактивирована/10 с./1 мин./ 12 ч. |
| Канал 1 | Освещение |
| Интерфейс | Переключение/уменьшение яркости |
| Контактная информация | Система шин |
| Время ожидания, канал 1 | 30 сек...720 мин |
| Ориентирующее освещение | деактивирована/от 10 до 50 %, возможность выбора 2 уровней |
| Время ожидания ориентирующего освещения | только при регулировке постоянного света/1 –250 мин. |
| Время задержки включения | деактивирована/от 2 до 30 мин. |
| Напряжение шины | 29 –31 В = (KNX) |
| Вход KNX | ручное управление освещением, объекты блокировки, сброс, ведомый |
| Выход KNX | Присутствие, состояние, уровень освещенности, ОВК |
| Функция ведущего/ведомого устройства | |
| Имитация присутствия | |
| Ручное дополнительное управление | да |
| Функция ночной подсветки | да |
| Канал освещения | c1 + c2 включение, выключение/диммирование, с2 в качестве смещения для с1 (от -80 % до +80 %) |
Характеристики
| EAN | 4015120426155 |
| Тип датчика | Присутствия |
| Цвет | белый |
| Степень защиты | IP55 (уличный) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 5 м |
| Угол обнаружения | 360° |
| Дальность обнаружения | 8 м |
| Сенсор | Инфракрасный |
| Вид питания | KNX |
| Бренд | ESYLUX |
| Гарантия | 60 мес. |
| Размеры (ВxШxГ) | 60 × 33 × 33 мм |
| Вес | 0.3 кг |
