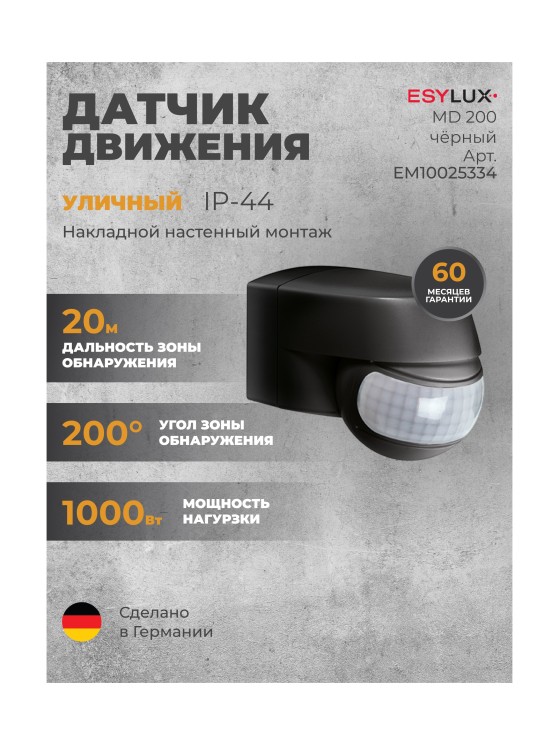

Датчик движения ESYLUX MD 200 чёрный (EM10025334)
Категории: Датчики движения
Сопутствующие файлы:
Технический паспорт
601.10 KBytes
EM10025334.pdf
-
Краткое руководство
1.03 MBytes
em10025334_ma.pdf
-
Инструкция по эксплуатации
1.06 MBytes
em10025334i.pdf
Обзор
Описание
- Датчик движения с углом охвата 200° для удобного включения освещения
- Регулировка диапазона обнаружения и дальности действия с помощью поворачивающейся и наклоняемой сферической головки
- Специальный цоколь для монтажа на внутренний и внешний углы в качестве аксессуара
Технические характеристики
| ОБЩИЕ СВЕДЕНИЯ | |
|---|---|
| Особенные характеристики продукции | Установка цоколя одной рукой |
| Соответствие | CE , RoHS , WEEE |
| МОНТАЖ | |
|---|---|
| Тип монтажа | Накладной |
| Место установки | стена |
| Тип подключения | штепсельный зажим |
| КОРПУС | |
|---|---|
| Примерные | Длина 102 мм x Ширина 74 мм x Высота/глубина 81 мм |
| Масса | 196 г |
| Материал | УФ-стабилизированный поликарбонат |
| Степень защиты | IP44 |
| Допустимая температура окружающей среды | -25 °C...+55 °C |
| Относительная влажность воздуха | 5-95 % без конденсата |
| Цвет | черный, по цветовой гамме близок к RAL 9005 |
| ЭЛЕКТРИЧЕСКОЕ ИСПОЛНЕНИЕ | |
|---|---|
| Класс защиты | II |
| Номинальное напряжение | 230 V / 50 Гц |
| Потребляемая мощность | 0,5 Вт |
| Ток включения | 30 A / 20 ms |
| СЕНСОР | |
|---|---|
| Угол обнаружения | 200°, датчик с горизонтальным вращением +/- 90° |
| диапазоном обнаружения поперек | Ø 20 м |
| диапазоном обнаружения Фронтально | Ø 10 м |
| Регулировка дальности действия | механическим способом путем наклона шарика датчика движения, макс. 80° |
| Угол охвата | вплоть до 175 м² |
| Принят. Высота монтажа | 2,5 м |
| макс. Высота монтажа | 2,5 м |
| Яркость | 3 - 2000 lx |
| Ведомый вход | нет |
| Количество параллельно подключаемых датчиков | 8 |
| полностью автоматический | да |
| Полуавтоматика | нет |
| Импульсная функция | нет |
| Задержка при переключении от менее яркого освещения к более яркому |
0 сек |
| Задержка при переключении от более яркого освещения к менее яркому |
0 сек |
| УПРАВЛЕНИЕ | |
|---|---|
| Канал 1 | Освещение |
| Интерфейс | Переключение |
| Контактная информация | Замыкающий / с потенциалом |
| Разрывная мощность, канал 1 | 230 В/50 Гц, 1000 Вт/4,5 А (cos φ = 1), 500 ВА/2,25 А (cos φ = 0,5) |
| Время ожидания, канал 1 | 4 сек ... 10 мин |
| Ручное дополнительное управление | нет |
Характеристики
| EAN | 4015120025334 |
| Тип датчика | Движения |
| Цвет | черный |
| Степень защиты | IP44 (уличный) |
| Монтаж | Накладной |
| Вариант установки | Настенный |
| Высота монтажа (макс.) | 2.5 м |
| Угол обнаружения | 200° |
| Мощность нагрузки, Вт | 1000 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 20 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 4 сек |
| Макс задержка отключения | 10 мин |
| Бренд | ESYLUX |
| Гарантия | 60 мес. |
| Размеры (ВxШxГ) | 81 × 74 × 102 мм |
| Вес | 0.3 кг |
