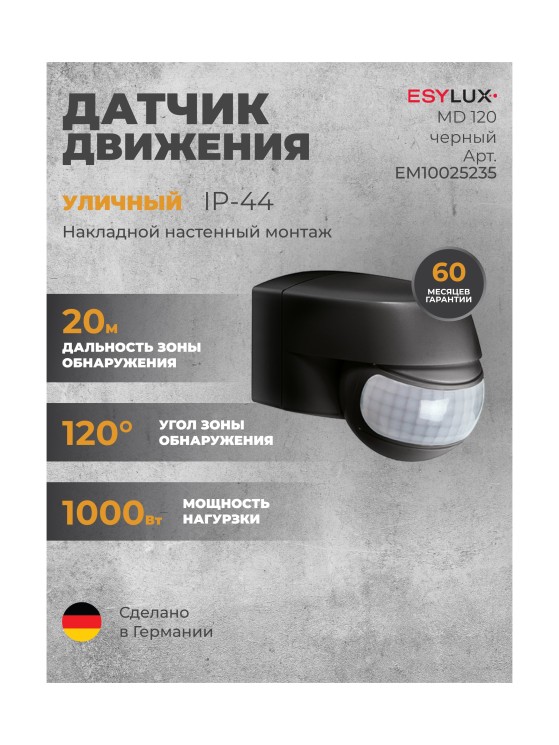

Датчик движения ESYLUX MD 120 черный (EM10025235)
Категории: Датчики движения
Сопутствующие файлы:
Технический паспорт
696.00 KBytes
EM10025235.pdf
-
Краткое руководство
1.03 MBytes
em10025235_ma.pdf
Обзор
Описание
- Датчик движения с углом охвата 120° для удобного включения освещения
- Регулировка диапазона обнаружения и дальности действия с помощью поворачивающейся и наклоняемой сферической головки
- Специальный цоколь для монтажа на внутренний и внешний углы в качестве аксессуара
- Установка цоколя одной рукой
- Переключение с прохождением через нуль
Технические характеристики
| ОБЩИЕ СВЕДЕНИЯ | |
|---|---|
| Категория устройства | Наружные датчики движения |
| Соответствие | CE, EAC, RoHS, WEEE |
| Гарантия | 5 лет |
| МОНТАЖ | |
|---|---|
| Тип монтажа | Накладной |
| Место установки | стена |
| Тип подключения | штепсельный зажим |
| КОРПУС | |
|---|---|
| Примерные | Длина 102 мм x Ширина 74 мм x Высота/глубина 81 мм |
| Масса | 196 г |
| Материал | УФ-стабилизированный поликарбонат |
| Степень защиты | IP44 |
| Допустимая температура окружающей среды | -25 °C...+55 °C |
| Относительная влажность воздуха | 5-95 % без конденсата |
| Цвет | черный, по цветовой гамме близок к RAL 9005 |
| ЭЛЕКТРИЧЕСКОЕ ИСПОЛНЕНИЕ | |
|---|---|
| система управления | ON/OFF |
| Класс защиты | II |
| Номинальное напряжение | 230 V ~ / 50 Гц |
| Ток включения | 30 A / 20 ms |
| Потребляемая мощность | 0,5 Вт |
| СЕНСОР | |
|---|---|
| Угол обнаружения | 120°, датчик с горизонтальным вращением +/- 90° |
| диапазоном обнаружения поперек | 12 м |
| диапазоном обнаружения Фронтально | 5 м |
| Регулировка дальности действия | механическим способом путем наклона шарика датчика движения, макс. 80° |
| Угол охвата | вплоть до 151 м² |
| Принят. Высота монтажа | 2,5 м |
| макс. Высота монтажа | 2,5 м |
| Яркость | 3 - 2000 lx |
| УПРАВЛЕНИЕ | |
|---|---|
| Кол-во каналов освещения | 1 |
| Количество параллельно подключаемых датчиков | 8 |
| Задержка при переключении от менее яркого освещения к более яркому | 0 сек |
| Задержка при переключении от более яркого освещения к менее яркому | 0 сек |
| КАНАЛЫ (ОСВЕЩЕНИЕ / ОВК) | |
|---|---|
| Канал | C1 Освещение |
| Функция | Переключение |
| Разрывная мощность | 230 В/50 Гц, 1000 Вт/4,5 А (cos φ = 1), 500 ВА/2,25 А (cos φ = 0,5) 250 Вт LED |
| Контакт выключателя | Замыкающий / с потенциалом |
| Время ожидания | 4 сек ...10 мин (ступенчато регулируемый) |
Характеристики
| EAN | 4015120025235 |
| Тип датчика | Движения |
| Цвет | черный |
| Степень защиты | IP44 (уличный) |
| Монтаж | Накладной |
| Вариант установки | Настенный |
| Высота монтажа (макс.) | 2.5 м |
| Угол обнаружения | 120° |
| Мощность нагрузки, Вт | 1000 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 12 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 4 сек |
| Макс задержка отключения | 10 мин |
| Бренд | ESYLUX |
| Гарантия | 60 мес. |
| Размеры (ВxШxГ) | 102 × 74 × 81 мм |
| Вес | 0.3 кг |
