Актуатор Theben BMG 6 T KNX (4930230)
Категории: KNX
Сопутствующие файлы:
Паспорт
434.79 KBytes
o12772v78_BMG_6_T_KNX_Data_sheet.pdf
-
Инструкция
1.98 MBytes
o5454v32_BMG_6_T_KNX_Operating_instructions.PDF
-
файл ETS
523.94 KBytes
o5647v53_KNX_DB_MIX2_KNXDatabase_(Single_Product) (15).ZIP
Обзор
Описание функций
- 6-канальный двоичный вход MIX2
- Базовый модуль MIX2
- Возможность расширения до 18 каналов.
- 6 плавающих универсальных и широкодиапазонных входов напряжения (10–240 В переменного/постоянного тока или внутреннее вспомогательное напряжение около 12 В постоянного тока)
- 2 дополнительных канала, управляемых кнопками на устройстве, но без ввода
- К одному базовому модулю можно подключить до двух модулей расширения MIX или MIX2.
- Устройство и модуль шины KNX можно заменять независимо друг от друга.
- Съемный модуль шины KNX позволяет заменять устройства без перепрограммирования.
- Ручная настройка и использование привода возможны без модуля шины KNX.
- Светодиодный индикатор состояния переключения для каждого канала
Технические характеристики
| Рабочее напряжение KNX | Напряжение шины, ≤4 мА |
| Рабочее напряжение | 110–240 В переменного тока, 50–60 Гц |
| Частота | 50–60 Гц |
| Тип установки | DIN-рейка |
| Выход | 12 В пост. тока/18 мА, без SELV |
| Входы напряжения | 10 В постоянного тока - 240 В переменного тока, 2 мА |
| Тип защиты | IP 20 |
| Класс защиты | II |

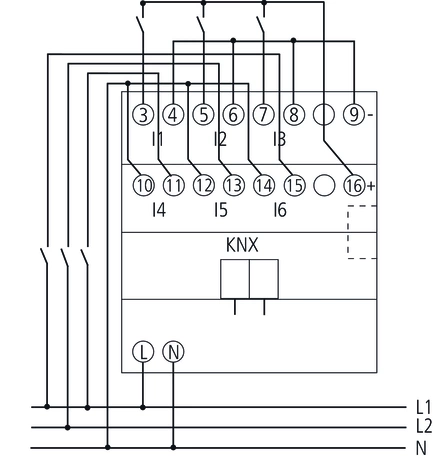

Диаграммы
Характеристики
| Категория KNX | Актуатор вкл/выкл |
| Бренд | Theben |
| Вес | 0.2 кг |

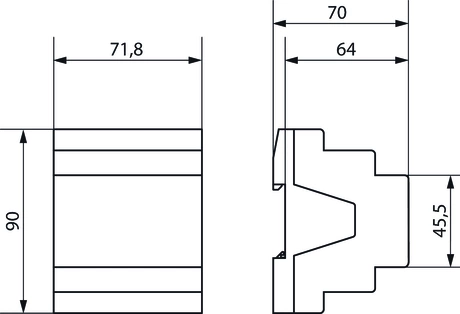

| Размеры (ВxШxГ) | 90 × 72 × 46 мм |
| EAN | 4003468490204 |
| Гарантия | 24 мес. |
