Датчик присутствия Theben thePrema P360-101 E UP BK (2070107)
Категории: Датчики присутствия
Сопутствующие файлы:
Инструкция
2.76 MBytes
o5111v32_thePrema_P360101_E_Bedienungsanleitung.PDF
-
Паспорт
1.43 MBytes
o40651v78_thePrema_P360101_E_UP_BK_Datenblatt.pdf
Обзор
Описание функций
- Пассивный инфракрасный датчик присутствия для потолочного монтажа.
- Площадь обнаружения 360° (до 100 м 2 ) для безопасного и простого планирования
- Автоматическое управление освещением и системой отопления, вентиляции и кондиционирования воздуха в зависимости от присутствия и яркости.
- Измерение смешанного освещения, подходящее для люминесцентных ламп (FL/PL/ESL), галогенных ламп/ламп накаливания и светодиодов.
- Измерение освещенности можно переключить на точечное или широкое измерение.
- Свет канала А: реле, 230 В
- Работа в полностью или полуавтоматическом режиме, переключаемая.
- Регулируемое значение переключения яркости, функция обучения
- Последующее время самообучения
- Сокращение срока наблюдения за краткосрочным присутствием (краткосрочное присутствие)
Технические характеристики
| Номинальное напряжение | 110–230 В переменного тока ± 10 % |
| Частота | 50 – 60 Гц |
| высота установки | 2 – 10 m |
| Минимальная высота | > 1,7 m |
| Тип монтажа | Потолочный монтаж |
| Цвет | Черный |
| Релейный выход | Освещение | Присутствие |
| Энергопотребление в режиме ожидания | ~0,1 Вт |
| Измерение освещенности | Смешанное измерение освещенности |
| Диапазон настройки яркости | 5 – 3000 lx |
| Задержка отключения освещения | 10 сек - 60 мин |
| Тип контактов выхода «Освещение» | Реле 230 В/10 A µ-контактов |
| Лампы | Лампы накаливания/галогенные, Люминесцентные лампы, Энергосберегающие лампы, LEDs |
| Лампы накаливания/галогенные | 2300 Вт |
| Энергосберегающие и люминесцентные лампы | 1150 VA (cos φ = 0,5) |
| Мощность выхода включения | макс. 800 A / 200 µs |
| Энергосберегающие лампы | 16 x 54/58 Вт, 24 x 35/36 Вт, 8 x 2 x 54/58 Вт, 12 x 2 x 35/36 Вт |
| Светодиодные лампы < 2 Вт | 60 Вт |
| Светодиодные лампы 2-8 Вт | 600 Вт |
| Светодиодные лампы > 8 Вт | 600 Вт |
| Задержка включения выхода Присутствие | 0 сек - 10 мин Мониторинг помещения |
| Задержка отключения, выход «Присутствие» | 10 сек - 120 мин |
| Тип контактов выхода «Присутствие» | Реле Безпотенциальные |
| Коммутационная способность Присутствие | 50 Вт / 50 VA (макс. 2 A), мин. 0,5 mV / 10mA |
| Тип подключения | Винтовые клеммы |
| Макс. диаметр сечение кабеля | макс. 2 x 2,5 mm² |
| Размер скрываемой части корпуса | Ø 55 mm (NIS, PMI) |
| Зона обнаружения | 81 m² (9,0 x 9,0 m) |
| Температура окружающей среды | 0°C ... +50°C |
| Степень защиты | IP 40 (eсли установлен) |
Диапазон измерений

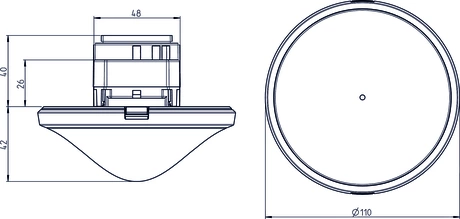

Технические рисунки
| Высота установки (А) | Сидящие люди (S) | Идущие люди (T) |
| 2 m | 20 m² | 4,5 m x 4,5 m | 36 m² | 6 m x 6 m ± 0,5 m |
| 2,5 m | 36 m² | 6 m x 6 m | 64 m² | 8 m x 8 m ± 0,5 m |
| 3 m | 49 m² | 7 m x 7 m | 81 m² | 9 m x 9 m ± 1 m |
| 3,5 m | 64 m² | 8 m x 8 m | 100 m² | 10 m x 10 m ± 1 m |
| 5 m | 144 m² | 12 m x 12 m ± 1,5 m | |
| 10 m | 400 m² | 20 m x 20 m ± 2 m |
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| EAN | 400346 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | черный |
| Степень защиты | IP40 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 10 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 2 канала |
| Дальность обнаружения | 10 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 10 сек |
| Макс задержка отключения | 60 мин |
