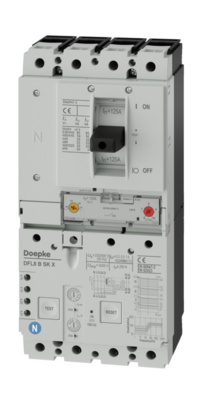

Автоматические выключатели с расцепителем по току утечки Doepke DFL 8 125-4/X-B SK (09179784)

Функции

Автоматические выключатели с устройством защитного отключения (CBR) коммутируют большие токи, защищают оборудование, кабели и линии от перегрузки по току и защищают людей от поражения электрическим током. DFL 8 — это компактные устройства со встроенным вспомогательным переключателем и клеммами для проводов большого сечения. Переключатели типа B
Чувствителен к постоянному току на частотах от 0 Гц (плавные дифференциальные токи) до 150 кГц. Они обладают повышенной устойчивостью к импульсным токам и молниям. Выключатели с характеристической кривой SK обеспечивают защиту от неисправностей и высокую готовность системы. Они характеризуются меньшей чувствительностью отклика на более высоких частотах. Это означает, что система-
соответствующее ошибочное отключение в значительной степени предотвращается. Для выключателей этого варианта ток остаточного срабатывания может быть индивидуально установлен в уровнях для рассматриваемого применения (0,3 А, 0,5 А, 1 А). Время задержки отсутствия ответа также можно соответствующим образом регулировать по уровням. Селективная схема дифференциального тока-
поэтому в системах с расположенными друг над другом распределительными щитами возможны выключатели. Устройства в стандартном исполнении предназначены для контроля цепей с номинальным напряжением 230 В, 400 В и номинальной частотой 50 Гц.

Свойства

• регулируемый номинальный дифференциальный ток, номинальные токи от 100 А до 250 А,
• номинальное напряжение 230 В, 400 В переменного тока, четырехполюсный,
• обнаружение плавных постоянных остаточных токов, а также переменного и пульсирующего постоянного остаточных токов,
• высокая устойчивость к колебаниям вспомогательного напряжения для обнаружение дифференциальных токов типа B,
• срабатывание независимо от сетевого и вспомогательного напряжения в случае остаточных токов и перегрузки по току типа А,
• высокая коммутационная способность при коротком замыкании,
• клеммы до 185 мм²,
• регулируемые пороги для мгновенного и медленного отключения по току,
• высокая сила импульсного тока, т.е. низкая склонность к ошибочным отключениям из-за переходных дифференциальных токов,
• встроенные вспомогательные переключатели

Монтаж

• монтаж на монтажной пластине, любое монтажное положение, подвод снизу

Применение

Многоуровневые системы электропитания с сетями TN-S, TT и TN-C-S с высокой устойчивостью к короткому замыканию в специально построенных зданиях и промышленных объектах. случае второго замыкания на землю. , Благодаря чувствительному к переменному/постоянному току расцепителю дифференциального тока,
Этот чувствительный к переменному/постоянному току CBR особенно подходит для защиты систем с электронным оборудованием, которое не изолировано гальванически от сети на своих входах. , использование для защиты от токов утечки в сетях TN-C исключено
