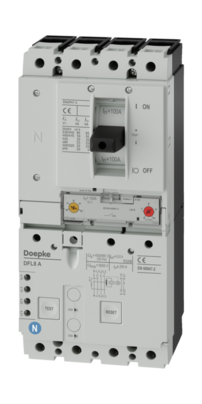

Автоматические выключатели с расцепителем по току утечки Doepke DFL 8 100-4/0,03-A (09164781)

Функции

Автоматические выключатели с устройством защитного отключения (CBR) коммутируют большие токи, защищают оборудование, кабели и линии от перегрузки по току и защищают людей от поражения электрическим током. DFL 8 — это компактные устройства со встроенным вспомогательным выключателем и клеммами для проводов большого сечения. Выключатели типа А чувствительны к пульсирующему и переменному току.
Эта функция не зависит от напряжения сети. Выключатели этого варианта имеют фиксированный остаточный ток срабатывания 30 мА для защиты людей. Таким образом, они обеспечивают защиту от неисправностей и пожара, а также дополнительную защиту (индивидуальную защиту, защиту в случае прямого контакта).
Устройства стандартного варианта предназначены для контроля цепей с номинальным напряжением 400 В/690 В и номинальной частотой 50 Гц.

Свойства

• фиксированный номинальный ток утечки 0,03 А,
• типовой диапазон с номинальными токами от 100 А до 250 А, четырехполюсный,
• номинальное напряжение 400/690 В переменного тока,
• обнаружение переменного дифференциального тока и пульсирующего постоянного дифференциального тока,
• функциональный диапазон отключения по дифференциальному току 0-690 В,
• диапазон работы устройства дифференциальной защиты 280-690 В,
• срабатывание независимо от напряжения сети и вспомогательного напряжения при возникновении сверхтоков и токов утечки,
• высокая коммутационная способность при коротком замыкании,
• клеммы до 185 мм²,
• высокая сила импульсного тока, т.е. низкая склонность к ошибочным отключениям из-за переходных остаточных токов, пороговые значения, регулируемые для мгновенного срабатывания и отключение по току с задержкой срабатывания,
• встроенные вспомогательные переключатели

Монтаж

• монтаж на монтажной пластине, любое монтажное положение, подача с любого направления

Применение

Электропитание специально построенных зданий, а также промышленных объектов с сетями TN-S, TT и TN-C-S с высокой мощностью короткого замыкания. В сетях IT можно настроить отключение CBR по остаточному току на отключение в случае второго замыкания на землю. , использование для защиты от токов утечки в сетях TN-C исключено
