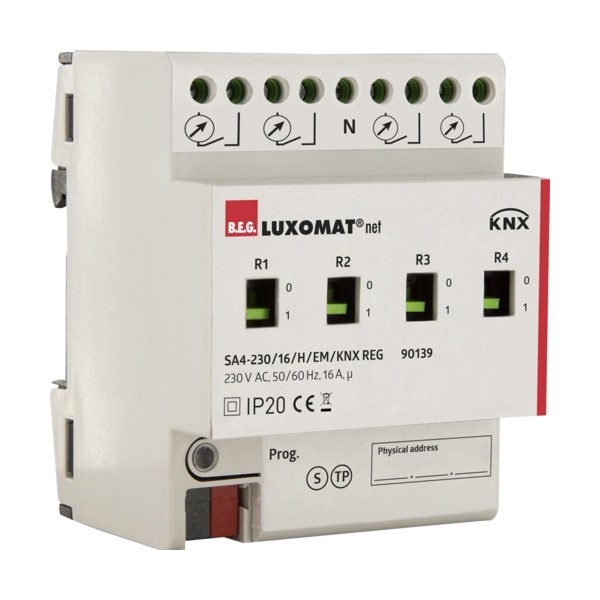

Релейный актуатор 4-канальный B.E.G. SA 230 / 16 / H / EM / KNX REG (90139)

Артикул: 90139
Релейный актуатор 4-канальный для системы KNX, функция измерения тока и мощности, монтаж на DIN-рейку; канал 1-4 (беспотенциальный (сухой) NO-контакт): 3680 Вт; cos φ = 1; сетевое напряжение по шине KNX; размеры (4 TE) 90 x 72 x 64 мм, IP20, серый.
Основной склад: Под заказ
67 297 74 774

Категории: Аксессуары и запчасти

  Сопутствующие файлы:

  • 438.43 KBytes 4EM.knxprod
  • 2.01 MBytes Application_description_V2_Switching_actuators_EN (2).pdf
  • 2.14 KBytes 90139-en (1).txt
  • 347.43 KBytes 90139_ce_declaration_of_conformity_en (1).pdf
  • Инструкция 205.55 KBytes MAN_50183_SA4-230_16_EM_KNX_REG_90139_ShortManual_DE-GB-FR-NL (1).pdf
  • Паспорт 186.17 KBytes SA-230-_-16-_-H-_-EM-_-KNX-REG (1).pdf
Обзор

Описание

  • Переключающий привод для переключения нагрузок
  • Устройство для монтажа на DIN-рейку шириной 72 мм (4TE, SA4 - 230 / 16 /) или 144 мм (8 TE, SA8 - 230 / 16 /) для монтажа на DIN-рейку (TH35 EN 60715) для установки в коммутатор кабинет
  • Измерение тока на основе трансформатора (± 10 мА)
  • Измерение истинного эффективного значения (ток)
  • Синхронное с напряжением измерение активной мощности
  • Устройство имеет четыре (SA 4 - 230/16/) или восемь (SA 8 - 230/16/) независимых беспотенциальных замыкающих контакта.
  • Переключающие контакты оптимизированы для емкостных нагрузок
  • Ручные переключатели для переключения без напряжения шины
  • Коммутационный привод питается от шины KNX, дополнительный источник питания не требуется.
  • Подключение выходов осуществляется с помощью винтовых клемм.
  • Напряжение считается синусоидальным. Для каналов 2 ... 4 фазовый сдвиг можно настроить через ETS при использовании разных фазных проводов (трехфазный переменный ток).

Технические данные

Напряжение: через шину KNX

Размеры: (4 TE) 90 x 72 x 64 мм

тип. входная мощность: 5 мА тип.
20 мА макс.

Потребляемая мощность: 0,15 Вт

Степень/класс защиты: IP20/Класс II

Температура окружающей среды: от -5 °С до +45 °СKNX TP 256:Да

Соединения и провода: 0,2 ... 4,0 мм² жесткий
0,25 ... 2,5 мм² тонкопроволочный (с наконечником или без него), USB

Канал 1 на канал 4

Мощность переключения: 3680 Вт, cos φ = 1
макс. пусковой ток Ip (150 мкс) = 600 А

Тип контакта: µ-контакты, сухой замыкающий контакт, (если N подключен, канал 1 больше не является беспотенциальным и используется для определения положения фазы)

Выходы: 4 коммутационных выходов

Текущее измерение

Измерение активной мощности







Характеристики
Бренд B.E.G. Luxomat
Вес 0.2 кг
Размеры (ВxШxГ) 90 × 72 × 64 мм
EAN 4007529901395
Тип аксессуара Электрические компоненты
Цвет бетонно-серый
