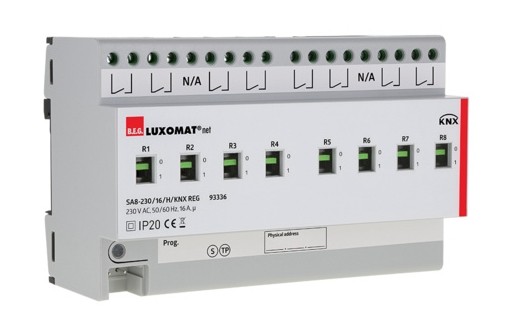

Релейный актуатор 8-канальный B.E.G. SA 230 / 16 / H / KNX REG (93336)
Категории: Аксессуары и запчасти
Сопутствующие файлы:
438.43 KBytes
SA8.knxprod
-
2.01 MBytes
Application_description_V2_Switching_actuators_EN.pdf
-
1.27 KBytes
93336-en.txt
-
Инструкция
227.24 KBytes
MAN_50182_SA8-230-16-KNX-REG_93336_ShortManual_DE-GB-FR-NL.pdf
-
Паспорт
155.23 KBytes
SA-230-_-16-_-H-_-KNX-REG.pdf
Обзор
Описание
- Переключающий привод для переключения нагрузок
- Устройство для монтажа на DIN-рейку шириной 72 мм (4TE, SA4 - 230 / 16 /) или 144 мм (8 TE, SA8 - 230 / 16 /) для монтажа на DIN-рейку (TH35 EN 60715) для установки в коммутатор кабинет
- Устройство имеет четыре (SA 4 - 230/16/) или восемь (SA 8 - 230/16/) независимых беспотенциальных замыкающих контакта.
- Переключающие контакты оптимизированы для емкостных нагрузок
- Ручные переключатели для переключения без напряжения шины
- Коммутационный привод питается от шины KNX, дополнительный источник питания не требуется.
- Подключение выходов осуществляется с помощью винтовых клемм.
Технические данные
Напряжение: через шину KNX
Размеры: 93336= (8 TE) 90 x 144 x 64 мм
тип. входная мощность: 5 мА тип.
20 мА макс.
Потребляемая мощность: 0,15 Вт
Степень/класс защиты: IP20/Класс II
Температура окружающей среды: от -5 °С до +45 °СKNX TP 256:Да
Соединения и провода: 0,2 ... 4,0 мм² жесткий
0,25 ... 2,5 мм² тонкопроволочный (с наконечником или без него)Канал 1 на канал 8
Мощность переключения: 3680 Вт, cos φ = 1
макс. пусковой ток Ip (150 мкс) = 600 А
Тип контакта: µ-контакты, сухой замыкающий контакт
Выходы: 8 коммутационных выходов
Характеристики
| Бренд | B.E.G. Luxomat |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 90 × 144 × 64 мм |
| EAN | 4007529933365 |
| Тип аксессуара | Электрические компоненты |
| Цвет | бетонно-серый |
