Датчик присутствия Theben thePixa P360 KNX UP BK (2269202)
Категории: Датчики присутствия
Сопутствующие файлы:
Инструкция
4.21 MBytes
o38806v32 th.PDF
-
Паспорт
0.86 MBytes
o40722v78 th.pdf
Обзор
Описание функций
- Оптический датчик для потолочной установки
- Безопасность данных KNX
- Прямоугольная зона обнаружения с 6 гибкими зонами обнаружения (общая площадь 11,0 x 15,5 м │171 м 2 ; при высоте установки 4,5 м)
- Ограничение зоны обнаружения через приложение (thePixa Plug)
- Автоматическое управление освещением и HVAC в зависимости от присутствия и освещенности
- Каждая зона обнаружения имеет свое измерение освещенности
- Регулировка измерений яркости через приложениеPixa Plug
- Настраиваемая чувствительность датчика
- Различие между движением и присутствием
- Параллельное переключение нескольких датчиков (Master/Slave или Master/Master)
Технические данные
| Рабочее напряжение | 230 – 240 В переменного тока |
| Частота | 50 Гц |
| Потребление в режиме ожидания | ≤1,6 Вт |
| Высота установки | 2,5 – 4,5 м |
| Минимальная высота | ≥ 2,5 м |
| Диапазон измерения яркости | 5 – 3000 лк |
| Тип подключения | Клеммные винты | Соединение с шиной: шинный терминал KNX |
| Тип установки | Скрытый монтаж |
| Задержка выключения света | 0 с – 60 мин |
| Измерение света | Измерение смешанного света |
| Наличие задержки включения | 0 с – 120 мин / неактивен |
| Температура окружающей среды | -5°С ... 45°С |
| Цвет | Черный |
| Диапазон настройки температуры | -15°С ... 60°С |
| Тип защиты | IP 20 |
Зона обнаружения
| Монтажная высота (А) | Ходьба (Т) | Сидя (С) | |
| 2,5 м | 54 м² | 6 м х 9 м | 22 м² | 4 м х 5,5 м | |
| 3 м | 79 м² | 7,5 м х 10,5 м | 35 м² | 5 м х 7 м | |
| 3,5 м | 102 м² | 8,5 м х 12 м | 51 м² | 6 м х 8,5 м | |
| 4 м | 128 м² | 9,5 м х 13,5 м | 79 м² | 7,5 м х 10,5 м | |
| 4,5 м | 171 м² | 11 м х 15,5 м | 102 м² | 8,5 м х 12 м |

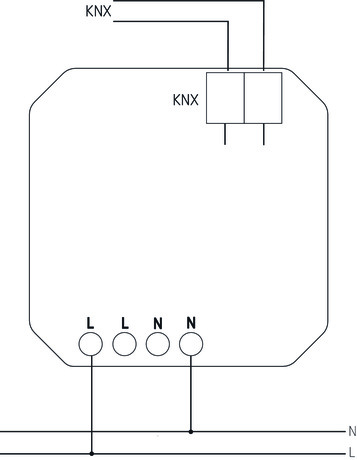

Диаграммы
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 86 × 51.9 × 36.4 мм |
| EAN | 4003468220061 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | серебро |
| Степень защиты | IP20 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 4.5 м |
| Угол обнаружения | 360° |
| Дальность обнаружения | 15.5 м |
| Сенсор | Видеокамера (оптический) |
| Вид питания | KNX |
| Мин задержка отключения | 0 сек |
| Макс задержка отключения | 60 мин |
