Датчик присутствия Theben theRonda S360-100 AP BK (2080552)
Категории: Датчики присутствия
Сопутствующие файлы:
Инструкция
1.53 MBytes
o6269v32 theRonda .PDF
-
Паспорт
0.79 MBytes
o40624v78 theRonda.pdf
Обзор
Описание функций
- Пассивный инфракрасный датчик присутствия для потолочной установки
- Круговая зона обнаружения 360°, до Ø 8 м (50 м 2 ) при монтажной высоте 3 м
- 1 канал света (Реле, 230 В)
- Автоматическое управление освещением в зависимости от движения и яркости
- Измерение смешанного света, подходящее для люминесцентных ламп (FL/PL/ESL), галогенных ламп/ламп накаливания и светодиодов
- Работа в качестве полностью автоматического устройства
- Настраиваемое значение переключения яркости, функция обучения
- Импульсная функция для таймера лестничного освещения
- Настраиваемая задержка времени
- Настраиваемая чувствительность обнаружения
Технические данные
| Рабочее напряжение | 230 В переменного тока |
| Частота | 50 Гц |
| Высота установки | 2 – 4 м |
| Минимальная высота | > 1,7 м |
| Тип установки | Поверхностный монтаж |
| Цвет | Черный |
| Коммутационный выход | Свет |
| Измерение света | Измерение смешанного света |
| Диапазон настройки яркости | 30 – 3000 лк |
| Задержка выключения света | 10 с - 60 мин |
| Лампы | Лампы накаливания/галогенные, люминесцентные, энергосберегающие, светодиоды |
| Лампа накаливания/галогенная нагрузка | 2300 Вт |
| Пусковой ток | Макс. 400 А / 200 мкс |
| Светодиодная лампа < 2 Вт | 25 Вт |
| Светодиодная лампа 2-8 Вт | 250 Вт |
| Светодиодная лампа > 8 Вт | 250 Вт |
| Тип подключения | Винтовые клеммы |
| Макс. сечение кабеля | Макс. 2 х 2,5 мм² |
| Размер скрытого корпуса | Ø 55 мм (НИС, ПМИ) |
| Диапазон обнаружения | 50 м² (ø 8 м | 360°) |
| Угол обнаружения | 360° |
| Температура окружающей среды | -15°С ... 50°С |
| Тип защиты | IP 54 (при наличии) |
Зона обнаружения
| Монтажная высота (А) | Сидя (С) | По диагонали (Т) | Направляйтесь к (R) |
| 2 м | 5 м² | 2,5 м | 38 м² | 7 м | |
| 2,5 м | 7 м² | 3 м | 38 м² | 7 м | |
| 3 м | 13 м² | 4 м | 50 м² | 8 м | |
| 3,5 м | 50 м² | 8 м | ||
| 4 м | 64 м² | 9 м | 13 м² | 4 м |

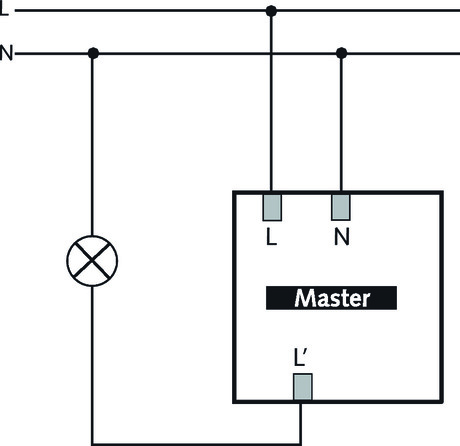

Диаграммы
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |
| Размеры (ВxШxГ) | 71 × 96 × 96 мм |
| EAN | 4003468200483 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | черный |
| Степень защиты | IP54 (уличный) |
| Монтаж | Накладной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 4 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 8 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 10 сек |
| Макс задержка отключения | 60 мин |
