Датчик присутствия Theben theRonda P360 DALI-2 HCL UP WH (2080095)
Категории: Датчики присутствия
Сопутствующие файлы:
Инструкция
2.59 MBytes
o40807v32 theRonda P360 DALI-2.PDF
-
Паспорт
1.54 MBytes
o41020v78 theRonda P360 DALI-2.pdf
Обзор
Описание функции
- Пассивный инфракрасный датчик присутствия для потолочного монтажа, сертифицирован DALI-2
- Круговая зона обнаружения 360°, Ø 24 м, (452 м2) при монтажной высоте 3 м
- DALI-2 адресуемый до 4 каналов света
- Оценивает информацию от кнопочных интерфейсов DALI и управляет приводами, такими как ЭПРА DALI или реле DALI, в соответствии со стандартом DALI-2.
- Управление цветовой температурой в зависимости от времени суток HCL (Human Centric Lighting)
- Работа с источниками света RGBW
- Действия, контролируемые по времени, с помощью встроенного таймера
- Гибкое назначение до 4 групп освещения, дополнительно до 4 групп переключения и 2 групп присутствия через приложение
- Постоянное управление освещением или регулируемое освещение в режиме переключения с влиянием дневного света и без него, ориентационное освещение
- Режим переключения и постоянное управление освещением без влияния присутствия
Технические данные
| Рабочее напряжение | 230 В переменного тока |
| Частота | 50 Гц |
| Высота установки | 2 – 10 м |
| Максимальная высота | 15 м |
| Минимальная высота | > 1,7 м |
| Тип установки | Потолочная установка |
| Коммутационный выход | DALI |
| Потребляемая мощность | <0,7 Вт (без устройства DALI); < 1,6 Вт (с выходом DALI 150 мА) |
| Измерение света | Измерение смешанного света |
| Диапазон настройки яркости | 10 – 3000 лк |
| Задержка выключения света | 10 с - 60 мин |
| Индикатор времени ожидания | 0 с – 180 мин / вкл. |
| Яркость в режиме ожидания | 1 – 75 % |
| Лампы | Лампы накаливания/галогенные, люминесцентные, энергосберегающие, светодиоды |
| Выход управления | 150 мА, макс. 250 мА (EN 62386-101) |
| Макс. сечение кабеля | Макс. 2 х 2,5 мм² |
| Диапазон обнаружения | 452 м² (ø 24 м | 360°) |
| Угол обнаружения | 360° |
| Температура окружающей среды | -15°С ... 50°С |
| Тип защиты | IP 54 (при наличии) |

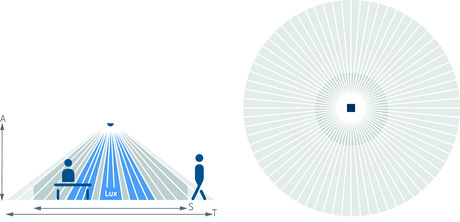

Зона обнаружения
| Монтажная высота (А) | Сидя (С) | По диагонали (Т) | Направляйтесь к (R) |
| 2 м | 16 м² | 4,5 м | 380 м² | 22 м | 28 м² | 6 м |
| 2,5 м | 24 м² | 5,5 м | 415 м² | 23 м | 38 м² | 7 м |
| 3 м | 28 м² | 6 м | 452 м² | 24 м | 50 м² | 8 м |
| 3,5 м | 38 м² | 7 м | 452 м² | 24 м | 50 м² | 8 м |
| 6 м | 452 м² | 24 м | 50 м² | 8 м | |
| 10 м | 491 м² | 25 м | 50 м² | 8 м |

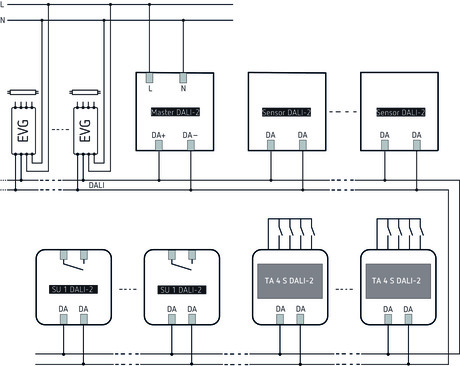

Диаграммы
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |

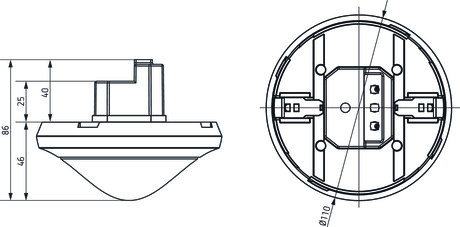

| Размеры (ВxШxГ) | 86 × 110 × 110 мм |
| EAN | 4003468200391 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | белый |
| Степень защиты | IP54 (уличный) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 10 м |
| Угол обнаружения | 360° |
| Кол-во каналов | 4 канала |
| Дальность обнаружения | 24 м |
| Сенсор | Инфракрасный |
| Вид питания | DALI, DALI-2 |
| Мин задержка отключения | 10 сек |
| Макс задержка отключения | 60 мин |
