Датчик присутствия Theben thePrema P360 KNX AP Multi WH (2079900)
Категории: Датчики присутствия
Сопутствующие файлы:
Инструкция
3.89 MBytes
o37994v32 Set basic KNX AP Multi.PDF
-
Паспорт
1.04 MBytes
o38066v78 thePrema P360 KNX AP M.pdf
Обзор
Описание функций
- Мультисенсорный KNX
- Состоит из пассивного инфракрасного датчика присутствия KNX и датчика качества воздуха KNX (= 2 участника шины)
- Функции датчика качества воздуха:
- Измеряет CO 2 , относительную влажность, температуру и атмосферное давление
- Три независимых настраиваемых порога для уровня CO 2 и относительной влажности
- Встроенный индивидуальный комнатный термостат
- 4 бинарных входа
- Функции датчика присутствия:
- Площадь обнаружения 360°, 9 x 9 м, (81 м 2 ) при высоте монтажа 3 м
- 3 канала света и 2 канала присутствия
Технические данные
| Высота установки | 2 – 10 м |
| Минимальная высота | > 1,7 м |
| Диапазон измерения яркости | 5 – 3000 лк |
| Угол обнаружения | 360° |
| Тип установки | Потолочная установка |
| Задержка выключения света | 30 с – 60 мин/инактив/время |
| Лампы | Энергосберегающие лампы, люминесцентные лампы, лампы накаливания/галогенные лампы, светодиоды |
| Измерение света | Измерение смешанного света |
| Задержка выключения присутствия | 10 с - 120 мин |
| Наличие задержки включения | 10 с – 30 мин / неактивен |
| Температура окружающей среды | 5°С ... 40°С |
| Диапазон обнаружения | 81 м² (9,0 х 9,0 м) |
| Цвет | Белый |
| Диапазон измерения СО 2 | 300 – 5000 частей на миллион |
| Диапазон настройки температуры | -5°С ... 45°С |
| Диапазон измерения давления воздуха | 30000 – 110000 Па |
| Диапазон измерения влажности | 1 – 100 % относительной влажности |
| Расширение интерфейса макс. | 30 м |
| Тип защиты | IP 20 |

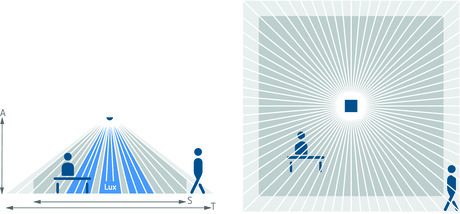

Зона обнаружения
| Монтажная высота (А) | Сидя (С) | Ходьба (Т) | |
| 2 м | 20 м² | 4,5 м х 4,5 м | 36 м² | 6 м х 6 м ± 0,5 м | |
| 2,5 м | 36 м² | 6 м х 6 м | 64 м² | 8 м х 8 м ± 0,5 м | |
| 3 м | 49 м² | 7 м х 7 м | 81 м² | 9 м х 9 м ± 1 м | |
| 3,5 м | 64 м² | 8 м х 8 м | 100 м² | 10 м х 10 м ± 1 м | |
| 5 м | 144 м² | 12 м х 12 м ± 1,5 м | ||
| 10 м | 400 м² | 20 м х 20 м ± 2 м |
Диаграммы
Характеристики
| Бренд | Theben |
| Вес | 0.5 кг |

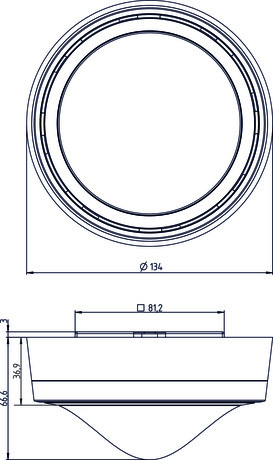

| Размеры (ВxШxГ) | 134 × 81.2 × 66.6 мм |
| EAN | 4003468200414 |
| Гарантия | 24 мес. |
| Тип датчика | Присутствия |
| Цвет | белый |
| Степень защиты | IP20 (для помещений) |
| Монтаж | Врезной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 10 м |
| Угол обнаружения | 360° |
| Кол-во каналов | 5 каналов |
| Дальность обнаружения | 9 м |
| Сенсор | Инфракрасный |
| Вид питания | KNX |
| Мин задержка отключения | 30 сек |
| Макс задержка отключения | 60 мин |
