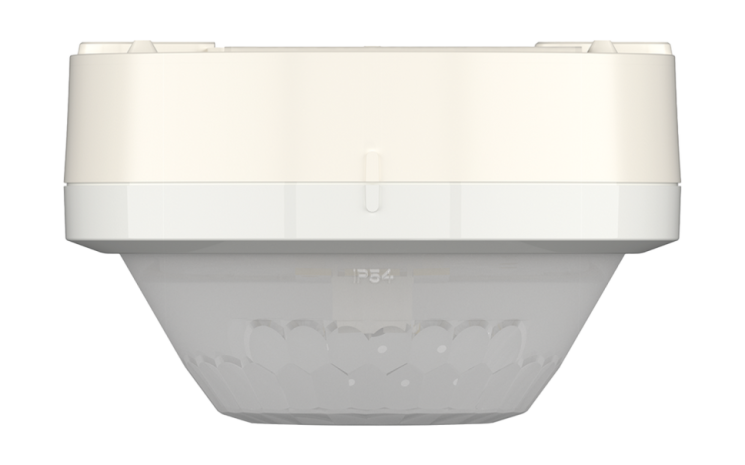

Датчик движения Theben LUXA 103 S360-100-28 AP WH (1030082)
Категории: Датчики движения
Сопутствующие файлы:
Паспорт
1.20 MBytes
o40175v78 LUXA 103 S360-100-28 AP WH - Data sheet.pdf
-
Инструкция
5.16 MBytes
o40241v32 LUXA 103 S360 - Operating instructions.PDF
Обзор
Описание функций
- Пассивный инфракрасный датчик присутствия, для поверхностного монтажа
- Прямоугольная зона обнаружения 360°, 28 x 5 м (140 м2) при монтажной высоте 3 м
- 1 канал света (реле 230 В)
- Расширение зоны обнаружения за счет параллельного включения, можно подключить до 8 датчиков параллельно
- Возможно подключение к настенному детектору theMura Slave
- Вариант подключения кнопки для ручного переключения
- Возможна работа в полностью или полуавтоматическом режиме
- Однонаправленное измерение яркости (измерение смешанного света)
- Функция обучения, импульсная функция, функция тестирования, функция лестничного освещения
- Немедленная готовность к работе благодаря заводской настройке
Технические данные
| Рабочее напряжение | 230 В переменного тока |
| Частота | 50 Гц |
| Потребление в режиме ожидания | ок. 0,5 Вт |
| Измерение света | Измерение смешанного света |
| Цвет | Белый |
| Коммутационный выход | Свет |
| Тип установки | Потолочная установка |
| Диапазон настройки яркости | 5 – 1000 лк |
| Угол обнаружения | 360° |
| Высота установки | 2,5 – 3,5 м |
| Задержка выключения света | 15 с - 30 мин |
| Лампа накаливания/галогенная нагрузка | 2300 Вт |
| Пусковой ток | Макс. 500 А / 200 мкс |
| Светодиодная лампа 2-8 Вт | 400 Вт |
| Светодиодная лампа > 8 Вт | 400 Вт |
| Лампы | Лампы накаливания/галогенные, люминесцентные, энергосберегающие, светодиоды |
| Дистанционно управляемый | |
| Температура окружающей среды | -25°С ... 55°С |
| Тип защиты | IP 54 |
Зона обнаружения
| Монтажная высота (А) | По диагонали (Т) | Направляйтесь к (R) | |
| 2,5 м | 140 м² | 28 м х 5 м | 70 м² | 14 м х 5 м | |
| 3 м | 140 м² | 28 м х 5 м | 70 м² | 14 м х 5 м | |
| 3,5 м | 104 м² | 26 м х 4 м | 60 м² | 12 м х 5 м |
Диаграммы
Характеристики
| Бренд | Theben |
| Вес | 0.3 кг |

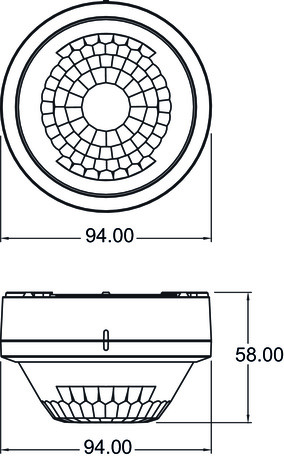

| Размеры (ВxШxГ) | 94 × 94 × 58 мм |
| EAN | 4003468101780 |
| Гарантия | 24 мес. |
| Тип датчика | Движения |
| Цвет |
белый черный серебро |
| Степень защиты | IP54 (уличный) |
| Монтаж | Накладной |
| Вариант установки | Потолочный |
| Высота монтажа (макс.) | 3.5 м |
| Угол обнаружения | 360° |
| Мощность нагрузки, Вт | 2300 Вт |
| Кол-во каналов | 1 канал |
| Дальность обнаружения | 8 м |
| Сенсор | Инфракрасный |
| Вид питания | 220/230В |
| Мин задержка отключения | 15 сек |
| Макс задержка отключения | 30 мин |
