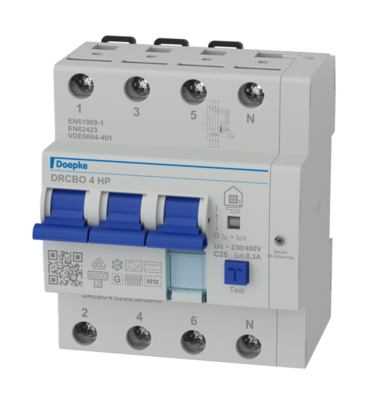

АВДТ Doepke DRCBO 4 C25/0,30/3N-HP (09948536)

Функции

АВДТ сочетают в себе остаточный ток и миниатюрные автоматические выключатели в одном устройстве (АВДТ). Они защищают людей от остаточных токов, а системы от короткого замыкания и перегрузки. DRCBO 4 имеют номинальную коммутационную способность 6 кА.
ВДТ варианта HP были специально разработаны для защиты тепловых насосов и обнаружения плавных постоянных дифференциальных токов, а также всех других дифференциальных токов с частотой до 20 кГц. Благодаря оптимизированному для HP инерционному механизму автоматический выключатель дифференциального тока, чувствительный к переменному и постоянному току, устойчив к импульсным токам.
Таким образом, это обеспечивает более высокую готовность системы за счет уменьшения количества ошибочных отключений. Выключатели с характеристикой срабатывания C оптимизированы для электрических цепей с высокими пусковыми или пиковыми токами. Стандартные выключатели предназначены для электрических цепей с номинальным напряжением 230 В или 400 В и номинальной частотой 50 Гц.

Свойства

• Чувствительность к переменному/постоянному току с частотой от 0 Гц (плавный постоянный ток) до 20 000 Гц,
• независимое от сетевого напряжения отключение при возникновении дифференциальных токов типа А,
• компактная конструкция для всех номинальных токов,
• индикатор положения переключателя,
• отдельная индикация причины срабатывания,
• индикатор отключения по дифференциальному току,
• разгрузочные зажимы с защитой от застревания проводов и широким диапазоном поперечного сечения клемм для шинной и линейной проводки с обеих сторон подключения,
• нулевой провод справа,
• область для маркировки

Монтаж

• быстрое крепление к монтажной рейке в любом положении установки

Применение

АВДТ варианта PV подходят для частных, коммерческих и промышленных установок с системами TN-S, TT и TN-C-S, в которых установлены фотоэлектрические системы.
