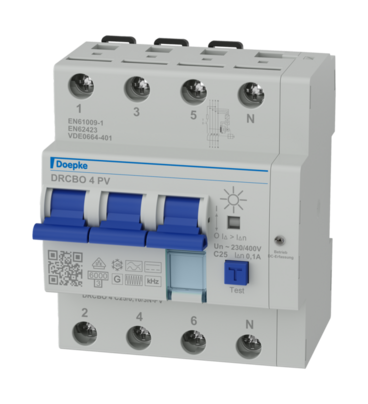

АВДТ Doepke DRCBO 4 C25/0,10/3N-PV (09948476)

Функции

АВДТ сочетают в себе остаточный ток и миниатюрные автоматические выключатели в одном устройстве (АВДТ). Они защищают людей от остаточных токов, а системы от короткого замыкания и перегрузки. DRCBO 4 имеют номинальную коммутационную способность 6 кА. Схема остаточного тока-
Выключатели варианта PV были специально разработаны для использования в фотоэлектрических системах и обнаруживают мягкие постоянные дифференциальные токи, а также все другие дифференциальные токи на частотах до 20 кГц. Благодаря короткой выдержке времени, оптимизированной для фотоэлектрических систем, автоматический выключатель дифференциального тока, чувствительный к переменному и постоянному току, устойчив к сверхтокам.
Таким образом, он обеспечивает более высокую доступность системы за счет меньшего количества ложных срабатываний. Выключатели с характеристикой срабатывания C оптимизированы для электрических цепей с высокими пусковыми или пиковыми токами. Стандартные выключатели предназначены для электрических цепей с номинальным напряжением 230 В или 400 В и номинальной частотой 50 Гц.

Свойства

• Чувствительность к переменному/постоянному току с частотой от 0 Гц (плавный постоянный ток) до 20 000 Гц,
• независимое от сетевого напряжения отключение при возникновении дифференциальных токов типа А,
• компактная конструкция для всех номинальных токов,
• индикатор положения переключателя,
• отдельная индикация причины срабатывания,
• индикатор отключения по дифференциальному току,
• разгрузочные зажимы с защитой от застревания проводов и широким диапазоном поперечного сечения клемм для шинной и линейной проводки с обеих сторон подключения,
• нулевой провод справа,
• область для маркировки

Монтаж

• быстрое крепление к монтажной рейке в любом положении установки

Применение

АВДТ варианта PV подходят для частных, коммерческих и промышленных установок с системами TN-S, TT и TN-C-S, в которых установлены фотоэлектрические системы.
