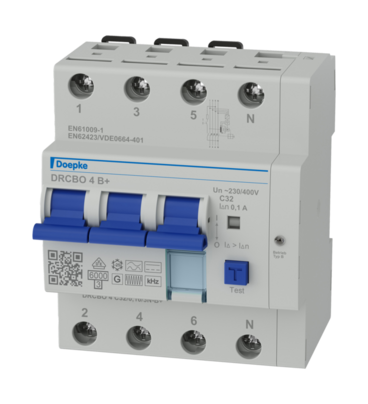

АВДТ Doepke DRCBO 4 C32/0,10/3N-B+ (09948377)

Функции

АВДТ сочетают в себе остаточный ток и миниатюрные автоматические выключатели в одном устройстве (АВДТ). Они защищают людей от остаточных токов, а системы от короткого замыкания и перегрузки. DRCBO 4 имеет номинальную коммутационную способность 6 кА. Помимо индикатора срабатывания, они имеют область для маркировки. Схема остаточного тока типа B+-
Выключатели обнаруживают плавные постоянные дифференциальные токи и все другие дифференциальные токи на частотах до 20 000 Гц. Необходимое для этого рабочее напряжение берется из сети электропитания. Правильное электропитание обеспечивается, когда напряжение между сетевыми проводами составляет ≥ 50 В. Пульсирующие и переменные токи утечки обнаруживаются независимо от напряжения сети.
Выключатели с характеристикой срабатывания C оптимизированы для электрических цепей с высокими пусковыми или пиковыми токами. Стандартные выключатели предназначены для электрических цепей с номинальным напряжением 230 В или 400 В и номинальной частотой 50 Гц.

Свойства

• Чувствительность к переменному/постоянному току с частотой от 0 Гц (плавный постоянный ток) до 20 000 Гц,
• независимое от сетевого напряжения отключение при возникновении дифференциальных токов типа А,
• компактная конструкция для всех номинальных токов,
• индикатор положения переключателя,
• отдельная индикация причины срабатывания,
• индикатор отключения по дифференциальному току,
• разгрузочные зажимы с защитой от застревания проводов и широким диапазоном поперечного сечения клемм для шинной и линейной проводки с обеих сторон подключения,
• нулевой провод справа,
• область для маркировки

Монтаж

• быстрое крепление к монтажной рейке в любом положении установки

Применение

Коммерческие и промышленные установки с системами TT, TN-S и TN-C-S, где оборудование силовой электроники используется без гальванической развязки от сети, например. преобразователи частоты, импульсные источники питания, высокочастотные преобразователи, фотоэлектрические установки и ИБП с преобразователями частоты без трансформаторов,
АВДТ типа B+ и типа B с характеристической кривой NK следует использовать там, где противопожарная защита требуется по закону.
